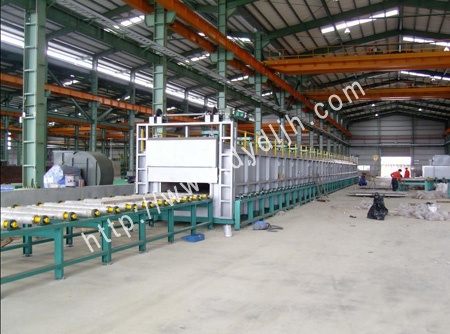

铝合金铝板连续淬火炉

一、规格型号：fsf800
二、主要技术参数
1、炉膛尺寸：37000×1450×690
2、外型尺寸：68000×3090×2200
3、电源：380v/220v三相四线
4、加热功率：800kw
5、风机3.7kw20台
6、炉膛驱动3.7kw×5段
7、喷淋区驱动3.7kw1台
8、进料驱动3.7kw1台
9、高压喷水泵37kw2台
10、高压喷水泵22kw2台
11、炉门升降：气缸或卷扬机升降
12、保温厚度：350mm
外表温度：不超过室温30℃
13、温度均匀性：±3℃
设计温度：600℃
14、工作温度：530℃
控温精度：±2-3℃
15、控温区数：10个区
16、空炉损耗功率：≤10%，
17、空炉升温时间≤3.5-4h
18、工作载重：20t左右
19、控制部分：本系统采用先进的plc自动控制，人机介面显示相关工作控制数据及工艺流程，用台湾东元高精度温控仪表自动控制炉内工艺温度，同时显示炉内温度，超温时切断加热主电源，并声光报警，确保设备正常运行，发生故障时能够自我保护，温控仪表具有pid手动设定最佳参数功能，确定比例输出驱动固态继电器，对电热量的大小进行控制及温度恒定，达到铝合金板材的工艺淬火温度的严格要求，同时设有加热器与风机连锁保护功能，风机工作才能加热，加热器断开，风机仍然运转，确保设备使用寿命和安全可靠。
18、设备自重：170t左右
三、设备配制用料及型式
1、机械部分
1.1工作室：不锈钢板：δ4.0mm
1.2导风板：不锈钢板：δ3.0mm
1.3外围板：钢板：δ5.0mm
1.4炉门及内衬：不锈钢板：δ6.0mm
外盖板：不锈钢板：δ4.0mm
1.5框架：14#槽钢
1.6炉内辊：φ159×326082支辊体为离心铸造耐热钢管.
炉外辊：φ125×264046支辊体为不锈钢管.
1.7喷淋区防护罩：δ2.0mm的不锈钢，局部框架及传动件均为不锈钢材质，一侧配观察孔。
1.9传动装置：链条、链轮、变频驱动
2.0喷淋水管：高压区φ114×3.2φ51×3.5喷嘴4000个(不锈钢)分四段，总长度8000mm，前两段上喷嘴可升降。
2.1主管道：φ426×610m，法兰42只，阀门14只，压力表1只
2.2高压喷淋：电动升降机构，结构型式：蜗轮蜗杆（不锈钢）
支撑框架：12#槽钢，材料为不锈钢
2.3加热器：辐射管180根
2、电气部分
2.1仪表：自动表10块东元
2.2电路控制：大功率无触点固态继电器350a东元
2.3温度检测：wrnk-121k分度10支东元
2.4空气开关：500a东元
2.5其它电器元件东元
2.6触摸屏：dop-a80thtd1delta
2.7plc：dvp28sv11rdelta
2.8以太网模块:dvpen01-sldelta
2.9数字扩展:dvp32sn11tndelta
3.0开关电源:24v,5a,120wdelta
3.1温控器:dtc1000vdelta
3.2电控柜体：冷扎钢板：δ2.0mm表面喷涂处理
四、供货范围
1、淬火炉本体1台套
2、喷淋装置1台套
3、炉底支架1台套
4、进料支架1台套
5、出料支架1台套
6、电控柜9组
五、售后服务及承诺
1、随设备提供产品电气原理图、外购件合格证。
3、交货时提供设备图纸及炉辊图纸。
2、供方对提供设备及自控仪表保修一年（人为事故除外），保修期外优惠供应电仪及其它易损件。
3、现场指导安装，负责调试。
